概要
- Waveshare製RP2350搭載基板（RP2350-ETH）を収めるケースです。
- 連結用ピンソケットにより、HATなどを接続することができます。
- 底面からはBOOTボタンとRESETボタンを操作できます。

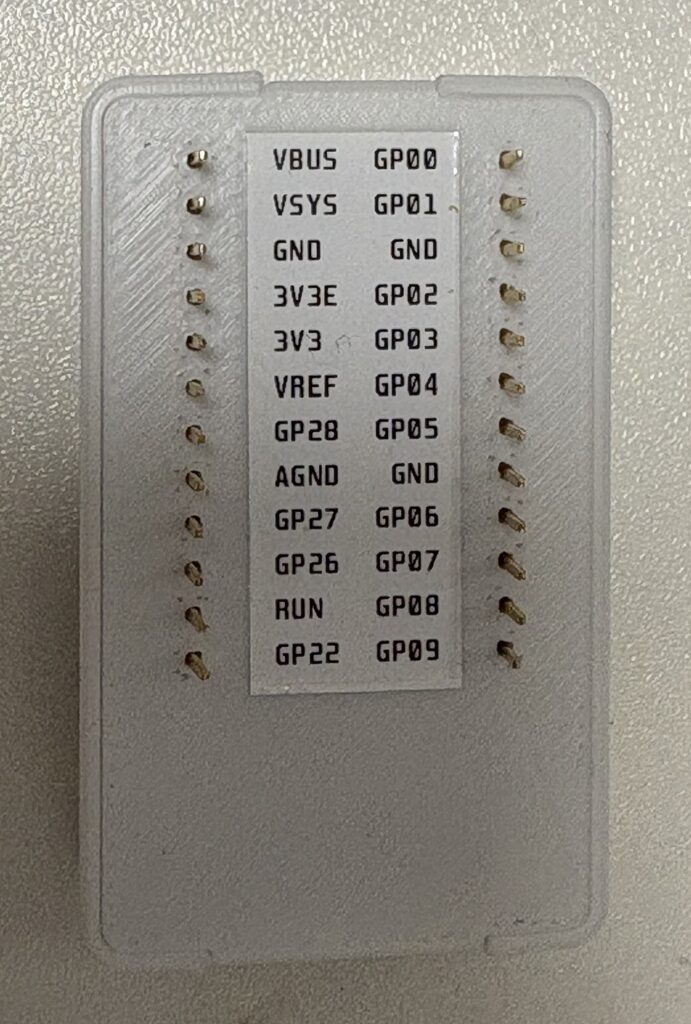

- 上蓋にシールが貼られており、信号名を確認しやすくなっています。

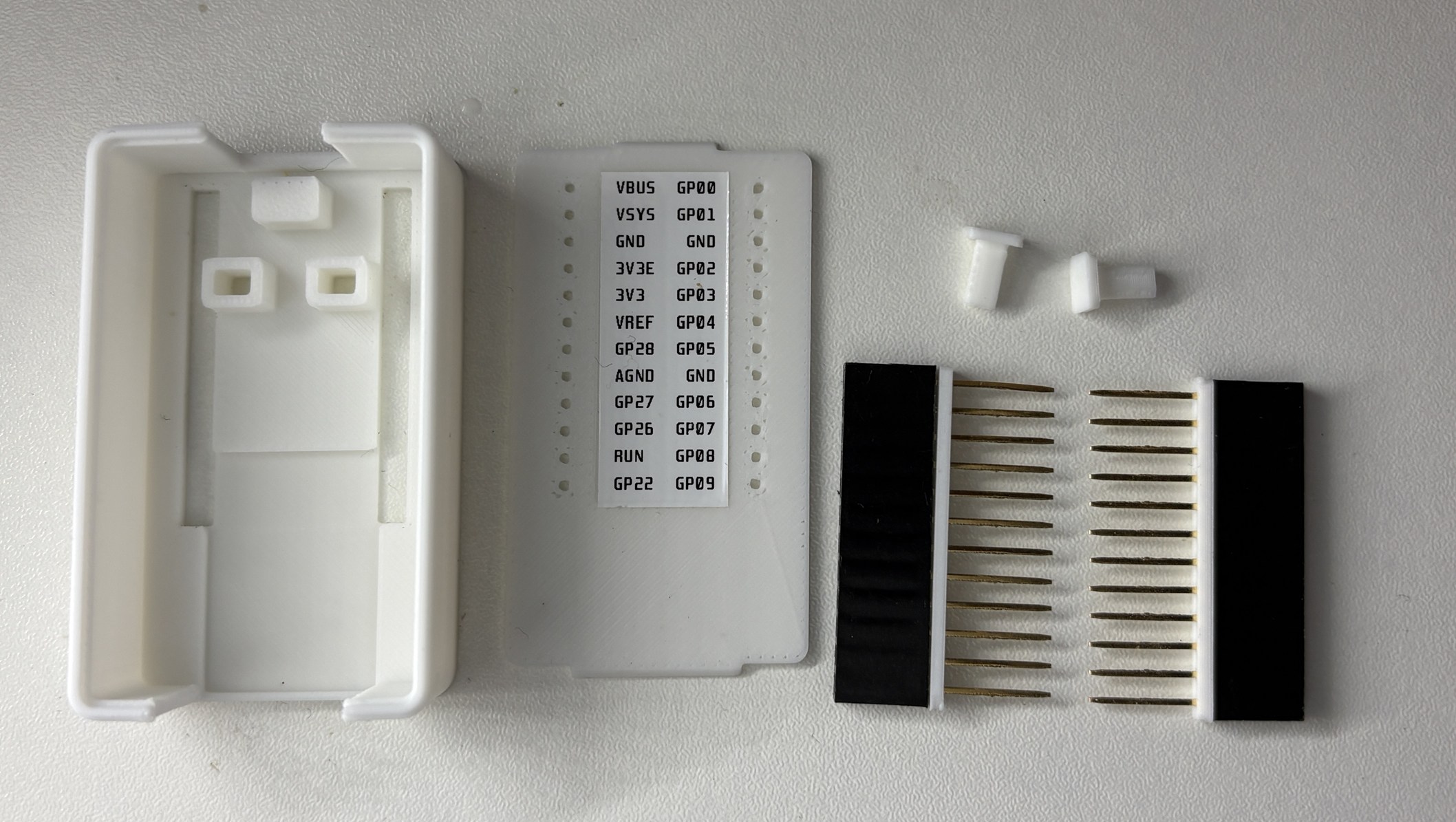

部品表
| 項番 | 品名 | 個数 | 備考 |
| 1 | ケース | 1 | |
| 2 | 上蓋 | 1 | |
| 3 | ボタン | 2 | RESET、BOOT |
| 4 | 連結用ピンソケット | 2 | 12ピン |
| 5 | スペーサ | 2 | 高さ1.2mm |
組み立て手順

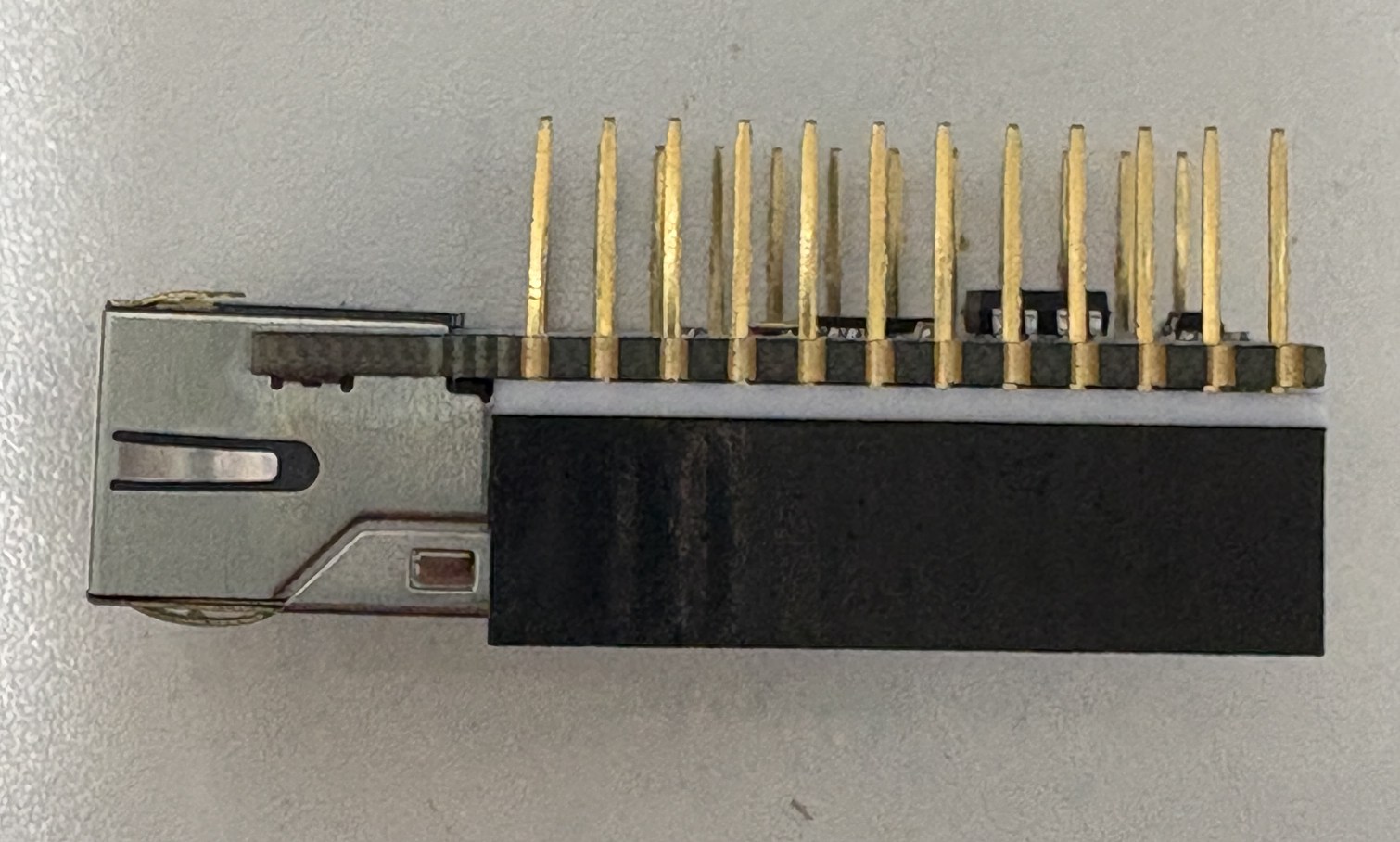

- スペーサを付けた連結用ピンソケットをはんだ付けする。（向きに注意）

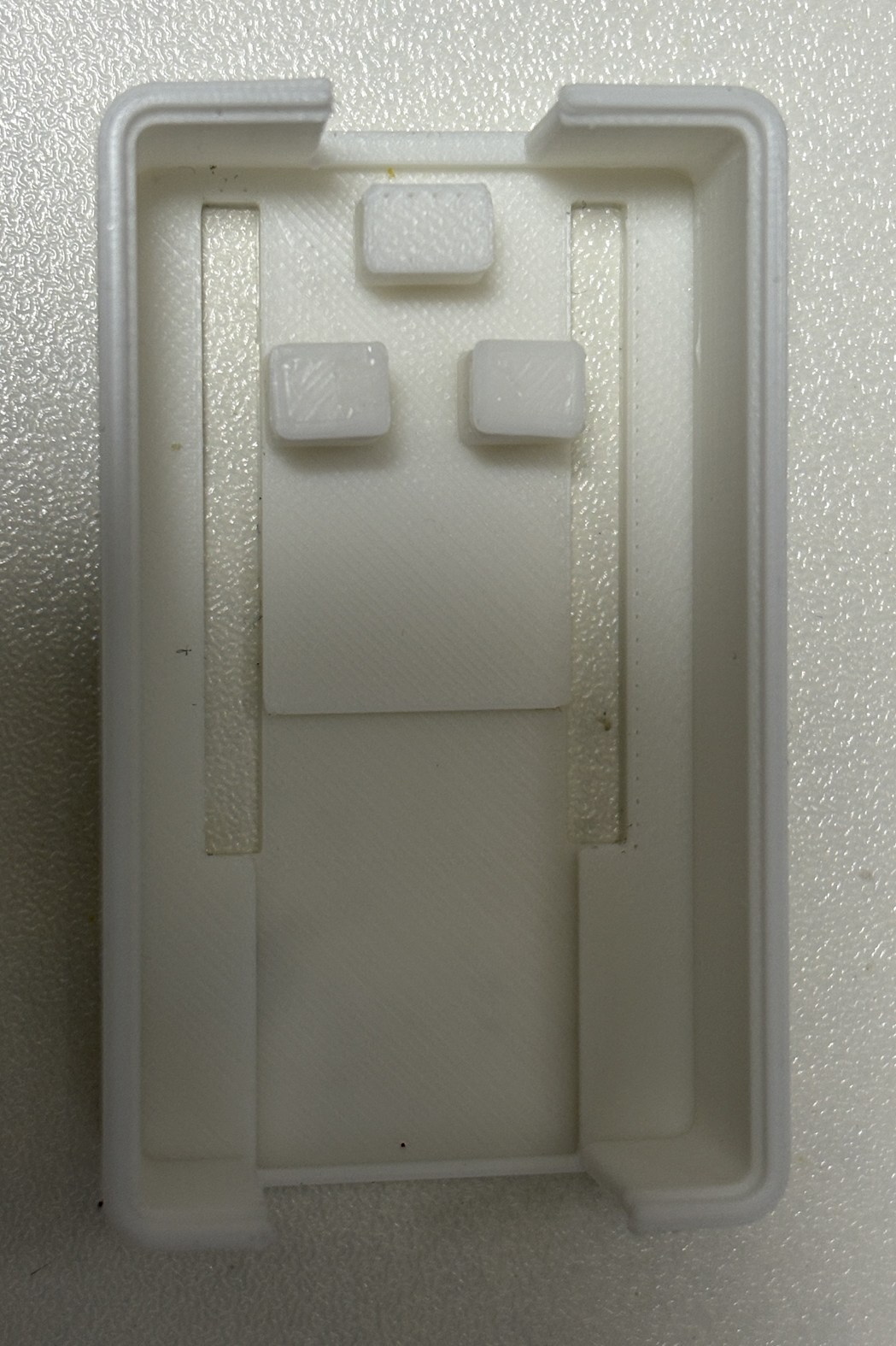

- ケースにBOOTボタンとRESETボタンを取り付ける。

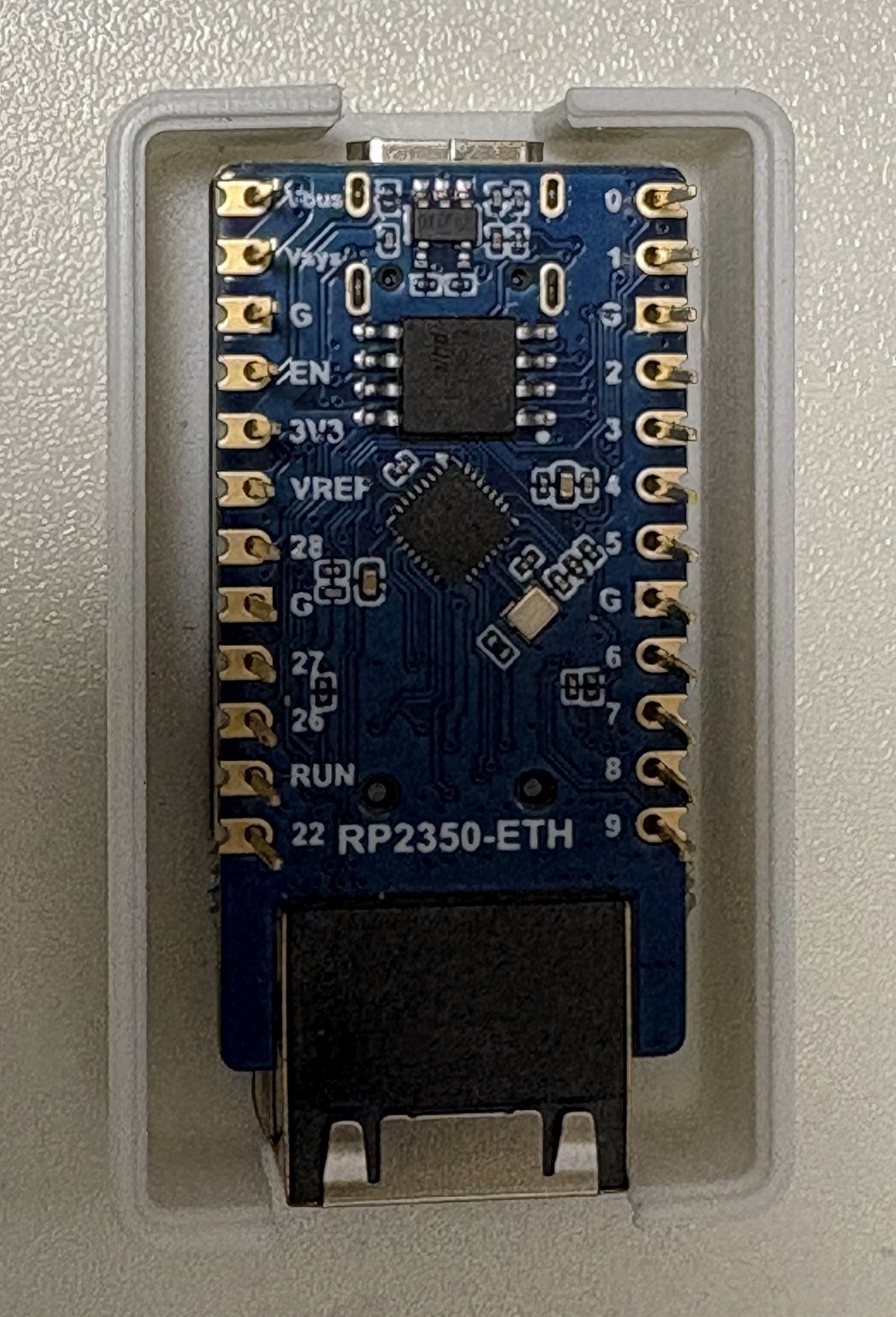

- ケースに基板を取り付ける。
- 上蓋をつけて完成
- 底面からRESETボタンとBOOTボタンを押すことができます。
注意点
- この基板（RP2350-ETH）にはネジ用の取付穴がないため、上蓋で押さえつけているだけの状態になっています。
- ケースから外れやすいので、HATなどの抜き差しは注意して行ってください。
3Dモデル
- GitHubで公開しています。
