概要
- WIZnet製Wxxxx-EVB-Pico基板を収めるケースです。
- W6300-EVB-Pico2で確認済み
- 未確認ですが、他の基板にも対応可能と思います（基板寸法による判断です）
- W6300-EVB-Pico
- W5500-EVB-Pico
- W5500-EVB-Pico2
- W6100-EVB-Pico
- W6100-EVB-Pico2
- W55RP20-EVB-Pico

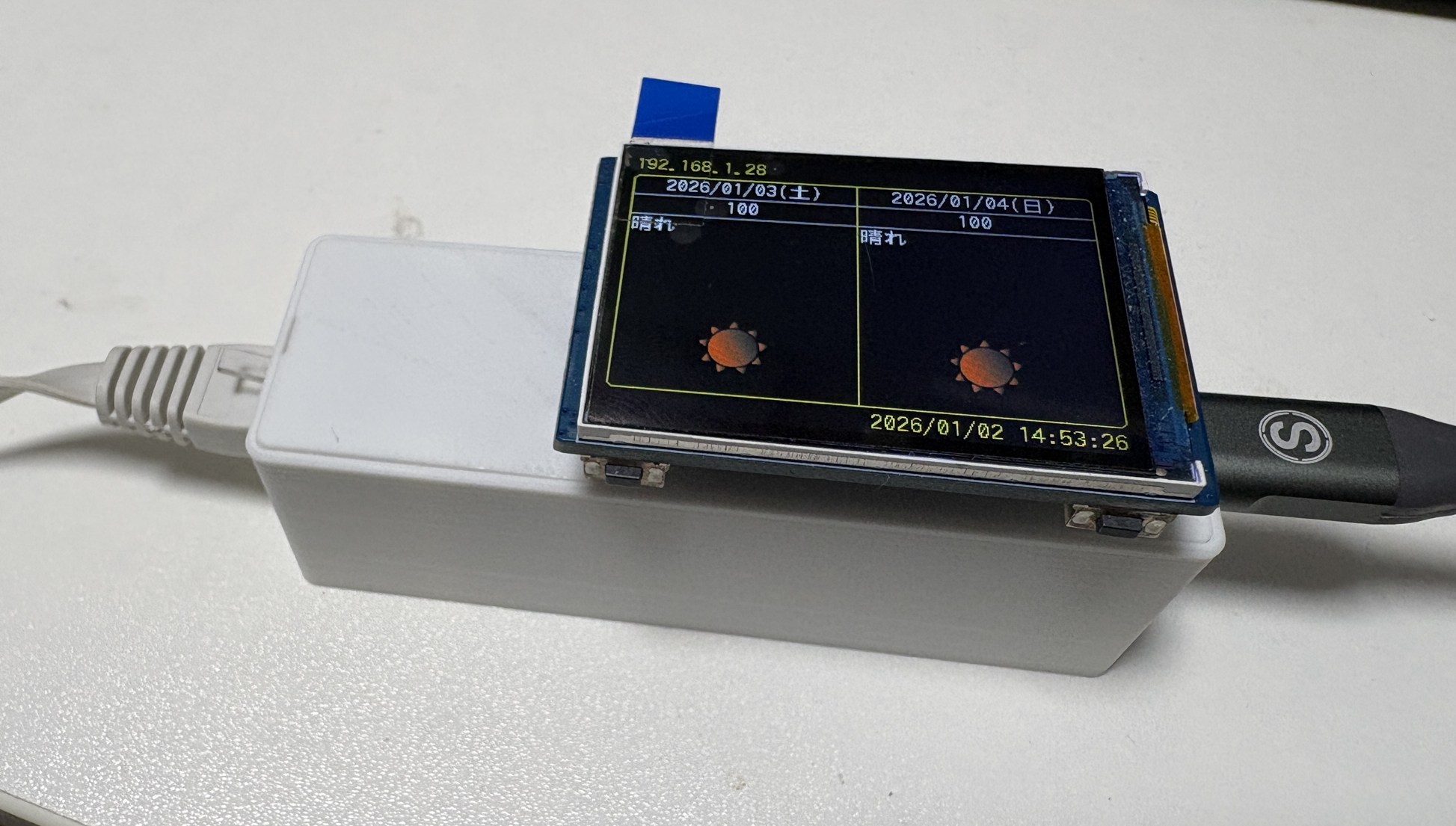

- 連結用ピンソケットにより、HATなどを接続することができます。
- 底面からはBOOTボタンとRESETボタンを操作できます。

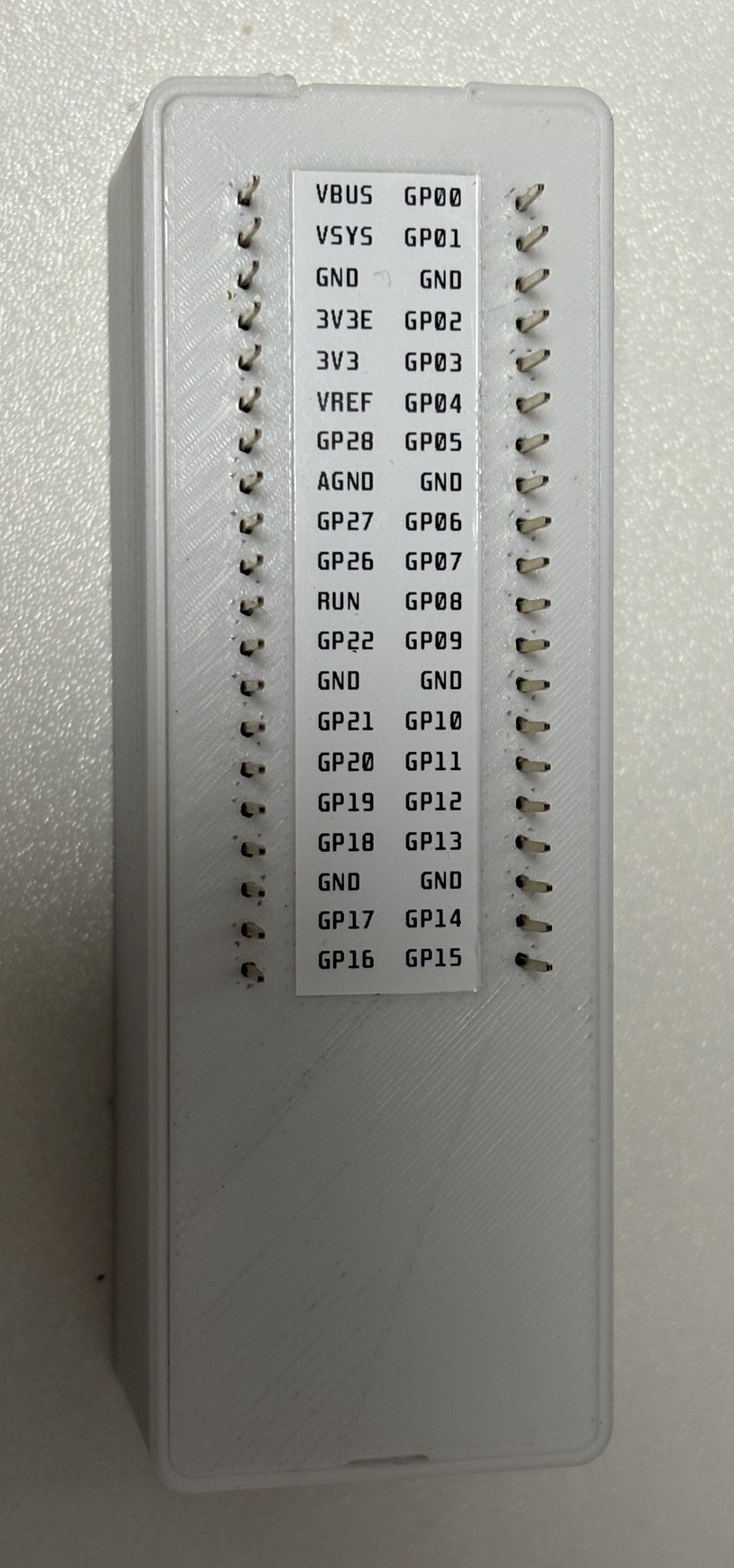

- 上蓋にシールが貼られており、信号名を確認しやすくなっています。
- 絶縁型PoE基板（WIZPoE-P1）を利用可能です。

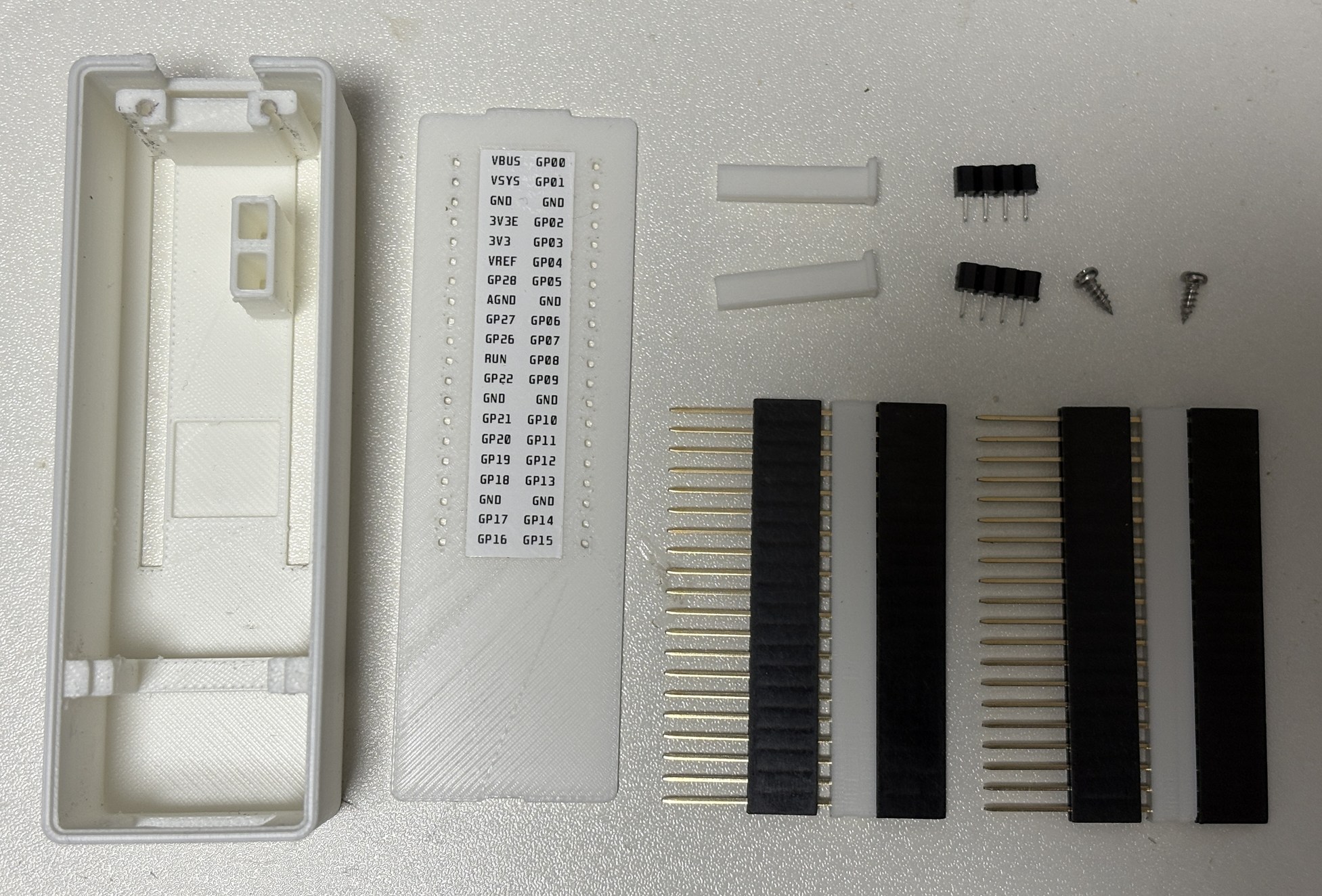

部品表
| 項番 | 品名 | 個数 | 備考 |
| 1 | ケース | 1 | |
| 2 | 上蓋 | 1 | |
| 3 | ボタン | 2 | RESET、BOOT |
| 4 | 連結用ピンソケット | 4 | 20ピン |
| 5 | スペーサ | 2 | 5.5mm |
| 6 | タッピンネジ | 2 | |
| 7 | 4ピンコネクタ | 2 | PoE基板用 |
組み立て手順

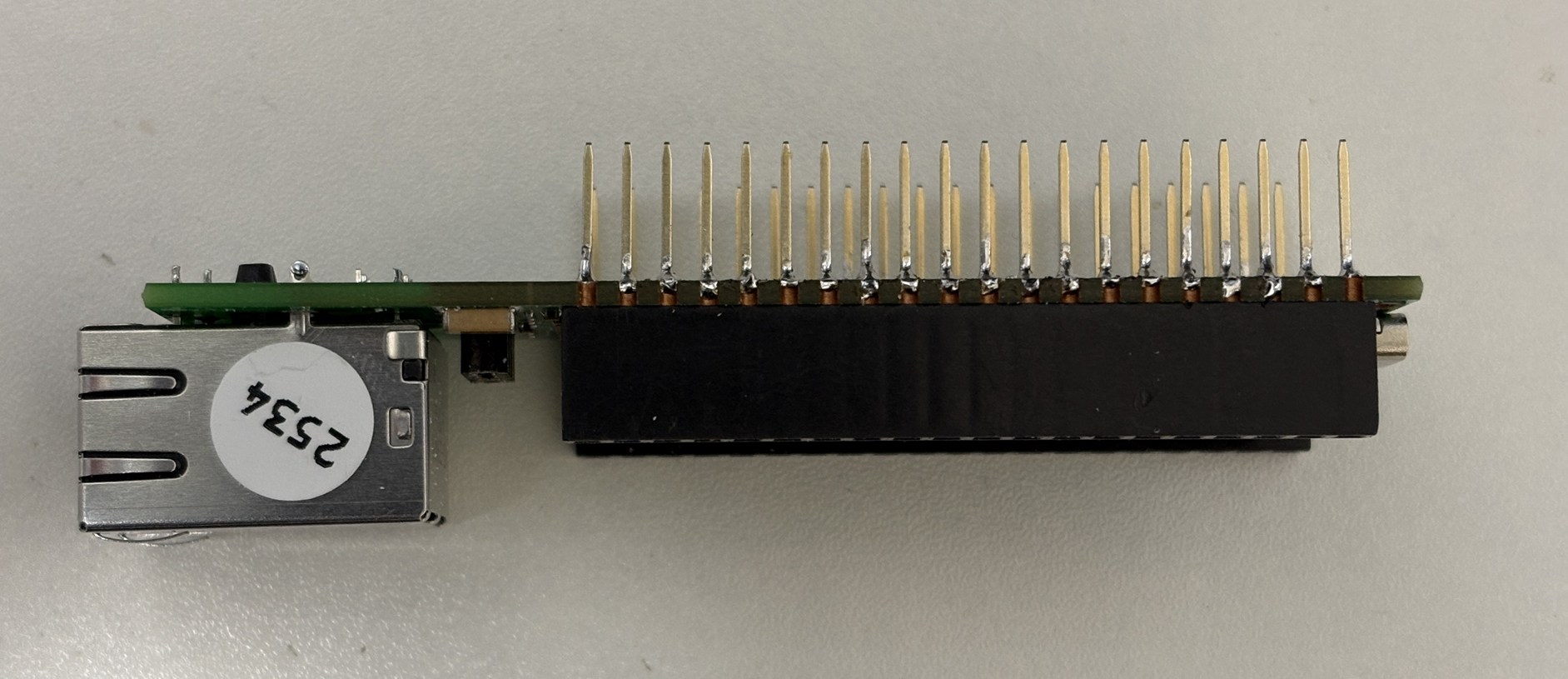

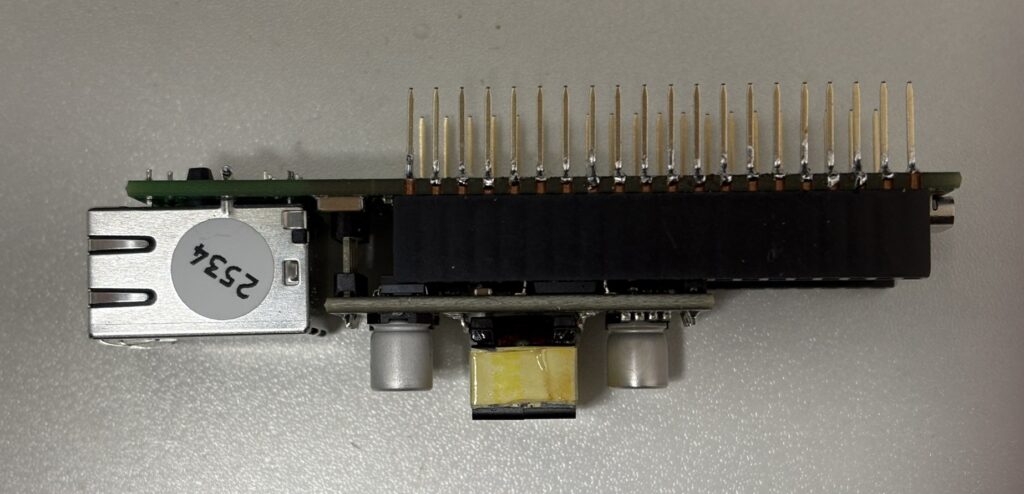

- 連結用ピンソケットをはんだ付けする。（向きに注意）PoE基板を利用する場合は4ピンコネクタもはんだ付けする。

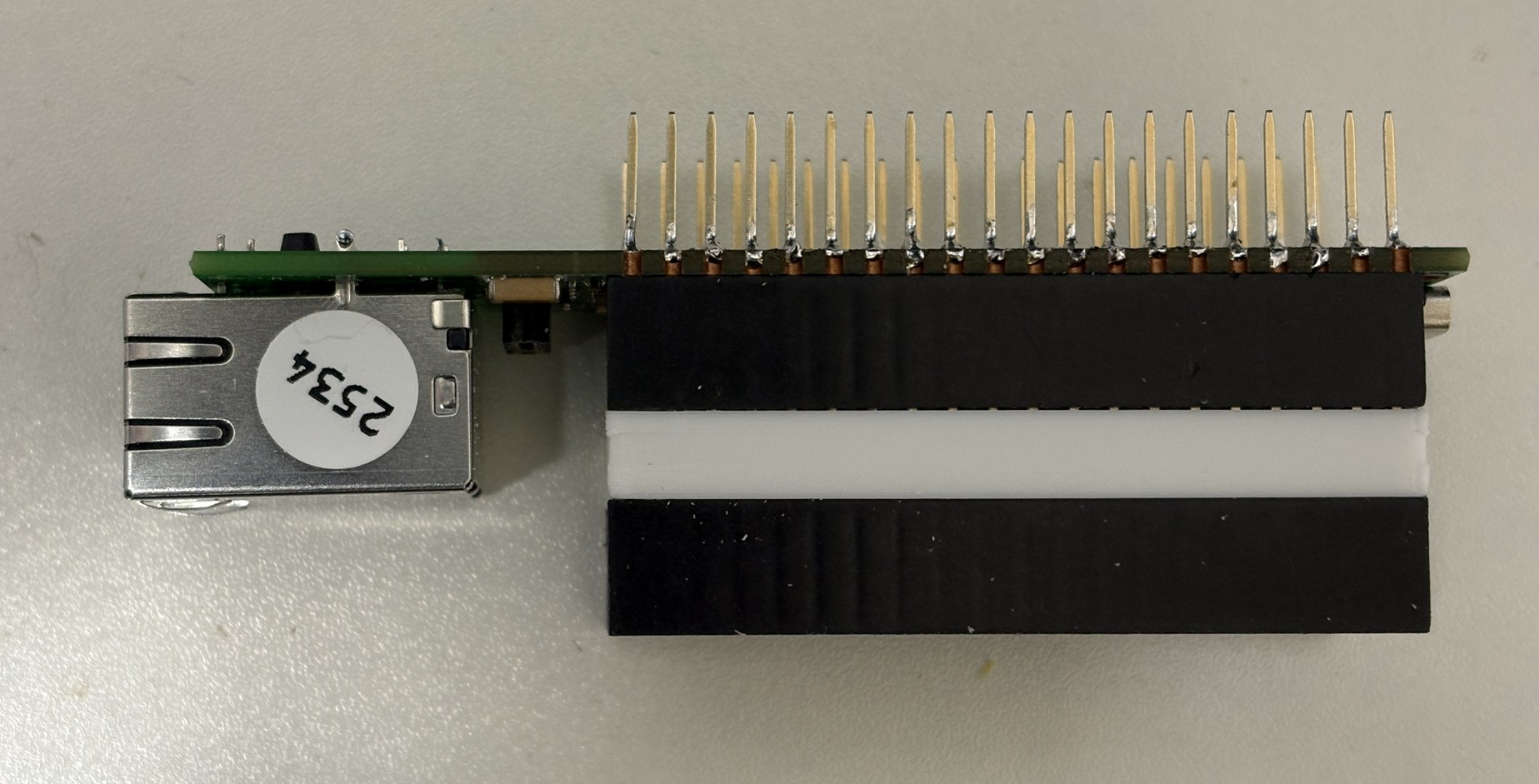

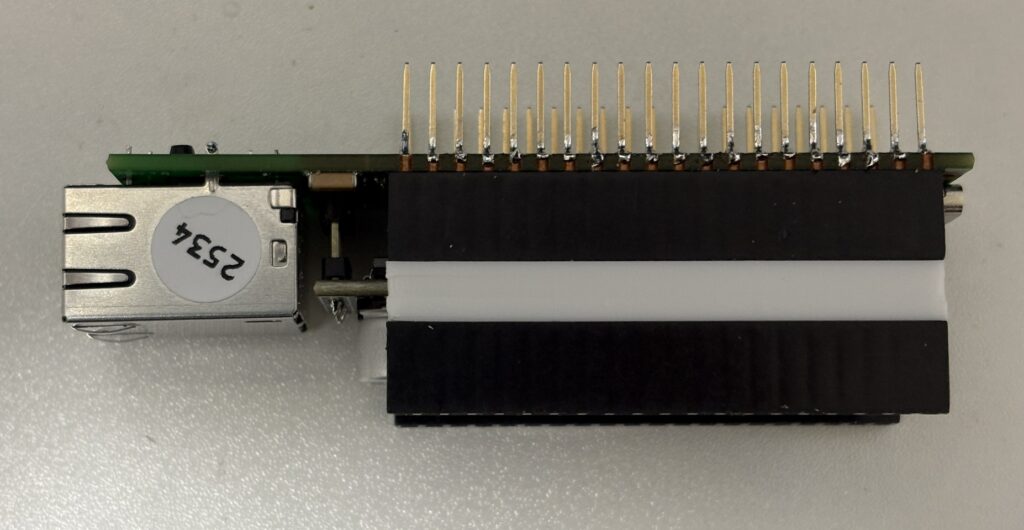

- スペーサを付けた連結用ピンソケットをはんだ付けした連結用ピンソケットに差し込む。

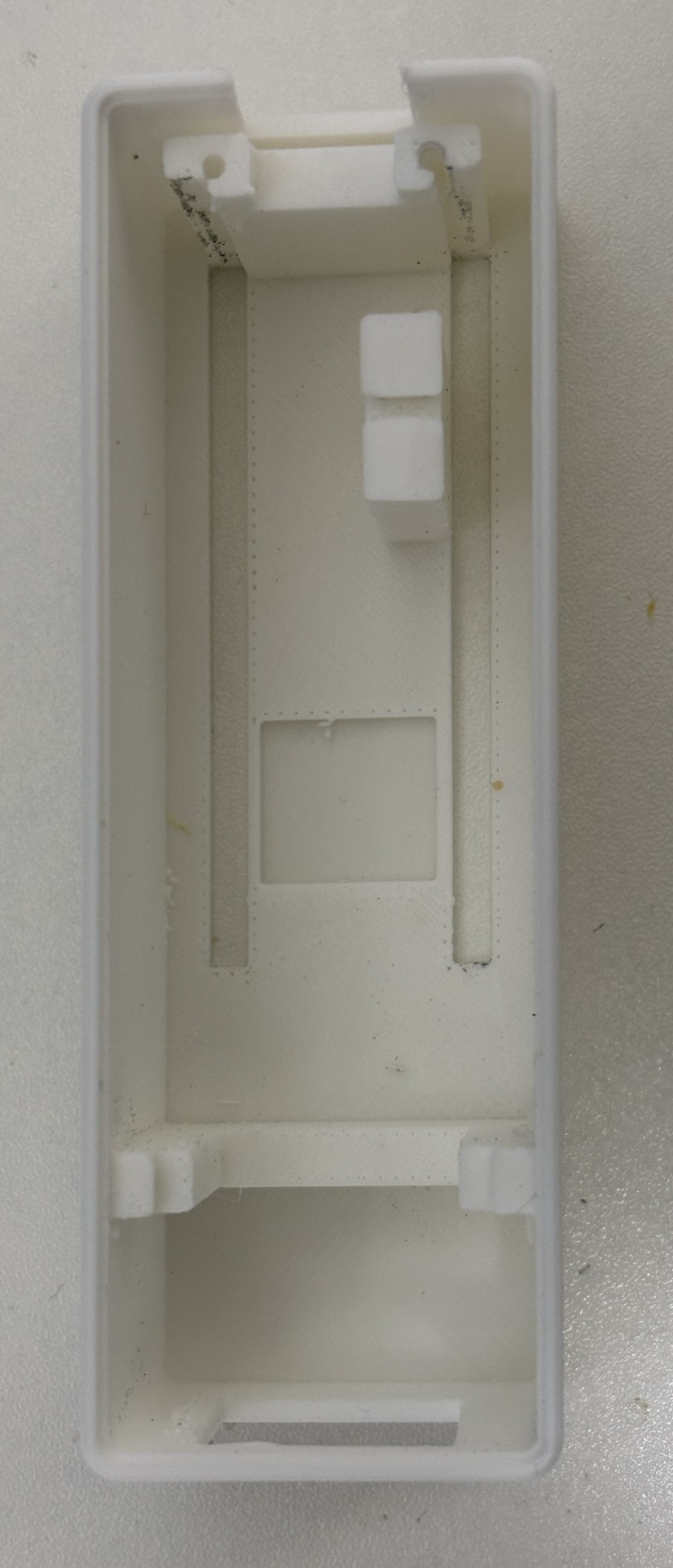

- ケースにBOOTボタンとRESETボタンを取り付ける。

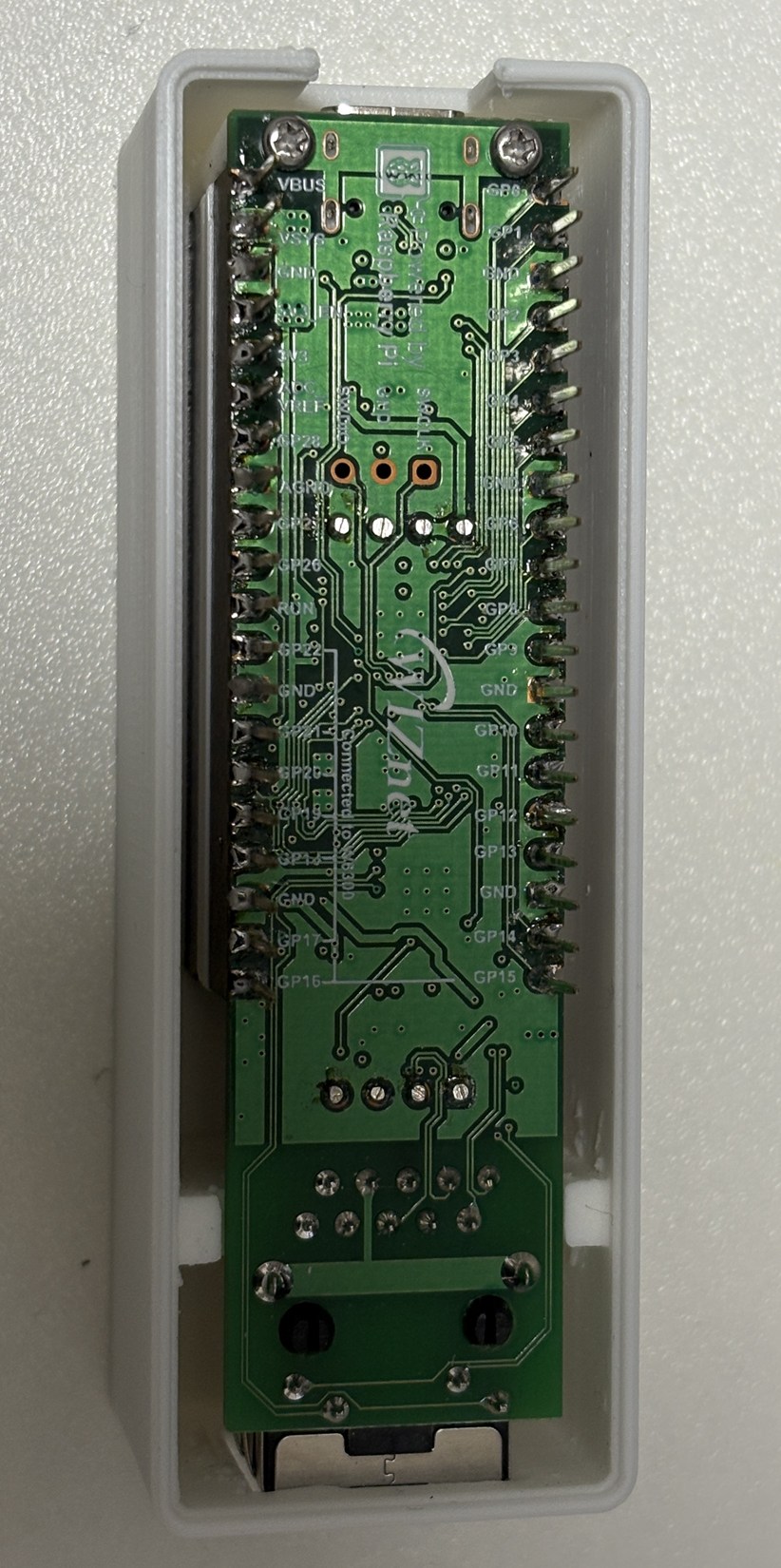

- ケースに基板を取り付け、ねじ止めする。
- 上蓋をつけて完成

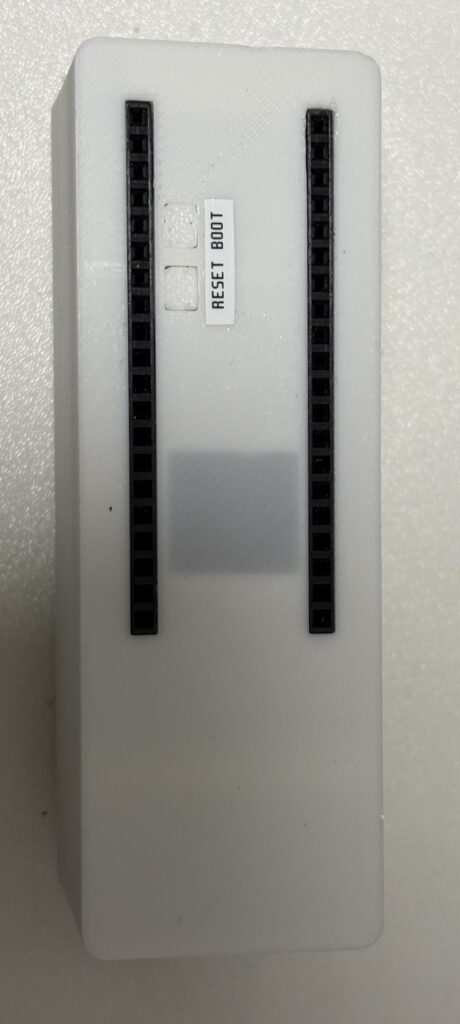

- 底面からRESETボタンとBOOTボタンを押すことができます。
3Dモデル
- GitHubで公開しています。
