Wio Terminal用Wi-SUN HATキット

概要

注意点

  • ラズパイ用連結ソケットについて
    • 基板への半田付けが必要です。下記の加工を行ってるため、ピンが抜けやすくなっています。各ピンの高さが揃っているかを確認しながら、半田付けを行ってください。
    • 本来のソケット高さ13.5mmから、ソケット高さが8.5mmとなるように加工しています。
  • 添付のラバーダックアンテナはWi-SUNモジュールの推奨品ではありませんが、当方では問題なく使用できており低価格なので選定したものです。推奨品が必要な方は、下記のアンテナリストを参考になさってください。

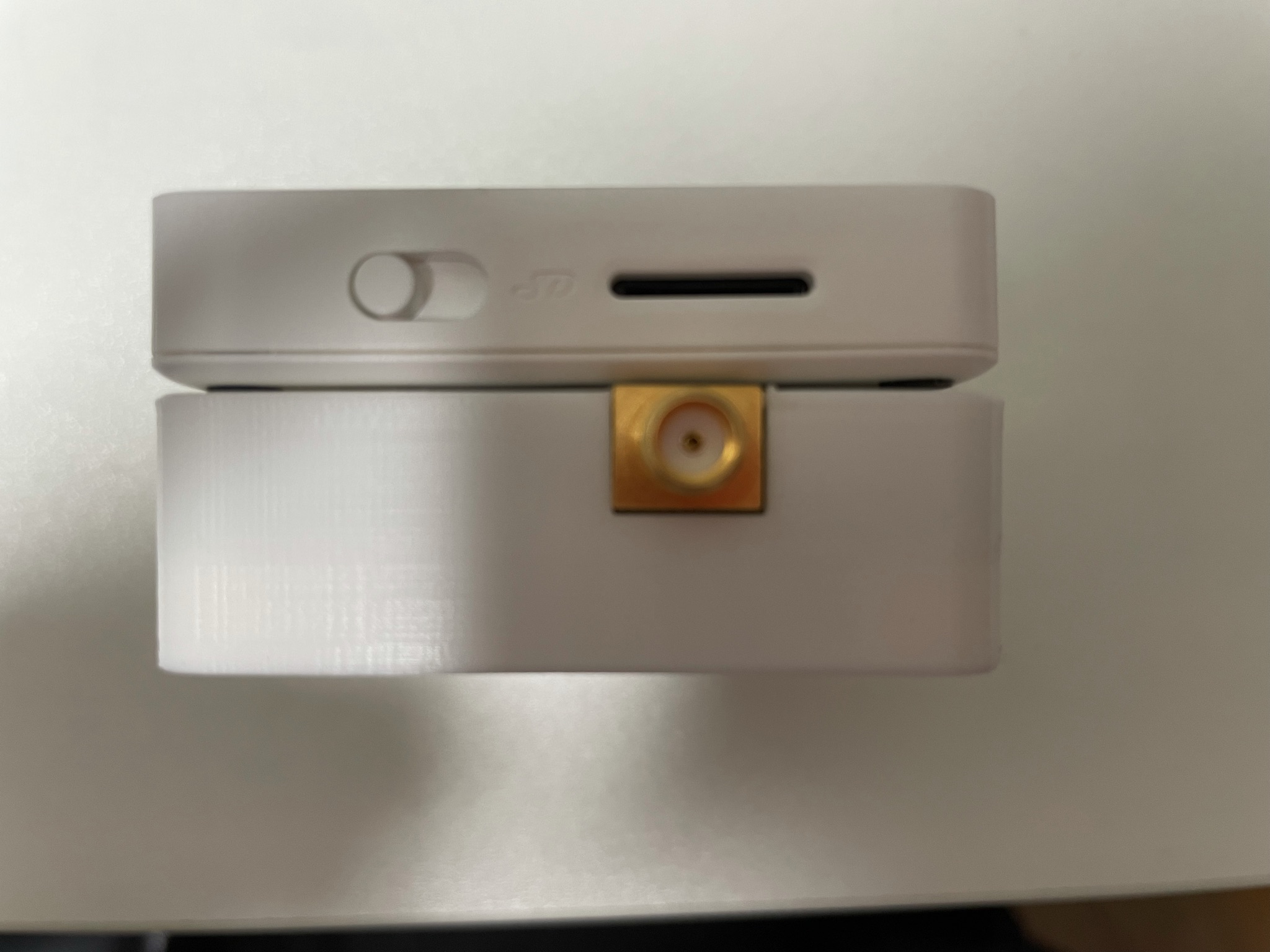

完成イメージ

部品表

品名型番メーカ数量備考
Wi-SUNインタフェースボード自作1
ラズパイ用連結ピンソケット(加工済み)MFH2X20SG-2Useconn1ソケット高さ8.5mm
ケース自作172mm×57mm×18.4mm
1×9ピンソケットFSM-41052-09ヒロスギ1実装済み
2×9ピンソケットFSM-42052-09ヒロスギ1実装済み
ラバーダックアンテナNWX-282XSAXX-781Joymax1
タッピンネジ(M2×5mm)U-0205-Aウィルコ4

本HATが消費するGPIO

  • #は、Wio Terminalのコネクタpin番号を表します。
#Wio TerminalWi-SUNモジュール備考
8TxDRxD(CN2-4)
10RxDTxD(CN2-5)
12GPIO18RESETN(CN2-7)負論理

実装手順

  1. ラズパイ用連結ピンソケット を半田付けします。
  2. 基板に無線モジュールを載せ、ケースにねじ止めします。
  3. ふたをして完成です。

アプリケーション例

  • Wi-SUN-Ethernetコンバータ
    • 自宅で稼働中のもので、Wi-SUNベースのスマートメータ通信をEthernetベースに変換するものです。(Echonet Liteコントローラからは、Ethernet接続されたスマートメータのように見えます)
    • ソースはGitHubで公開しています。
    • 有線LANのみ対応しており、別途、WIZ500ioが必要です。(2021年9月現在)
    • 対応Wi-SUNモジュールは、BP35C0-J11-T01のみです。(2021年9月現在)
    • Wi-SUN-Ethernetコンバータを使用したシステム
