Wio Terminal用Wi-SUNインタフェースボード

機能概要

  • Wio TerminalのUART信号をRohm製Wi-SUNモジュールに接続するボードです。

特徴

  • Rohm製Wi-SUNモジュールは、以下の3機種に対応しています。(2021/9/11現在)
    • BP35C0-T01
    • BP35C0-J11-T01
    • BP35C5-T01(動作確認中です)
  • Wio Terminalの消費ポート
    • TxD(8ピン)
      • Wi-SUNモジュールのRxD(CN2-4)と接続されています。
    • RxD(10ピン)
      • Wi-SUNモジュールのTxD(CN2-5)と接続されています。
    • GPIO18(12ピン)
      • Wi-SUNモジュールのRESET(CN2-7)と接続されています。(Lowレベルでリセット)
  • 空きスペースがユニバーサルパターンとなっているので、ちょっとした回路を実装することができます。
  • Wi-SUNモジュール用ピンソケットは、部品面/半田面のどちらかに実装できます。

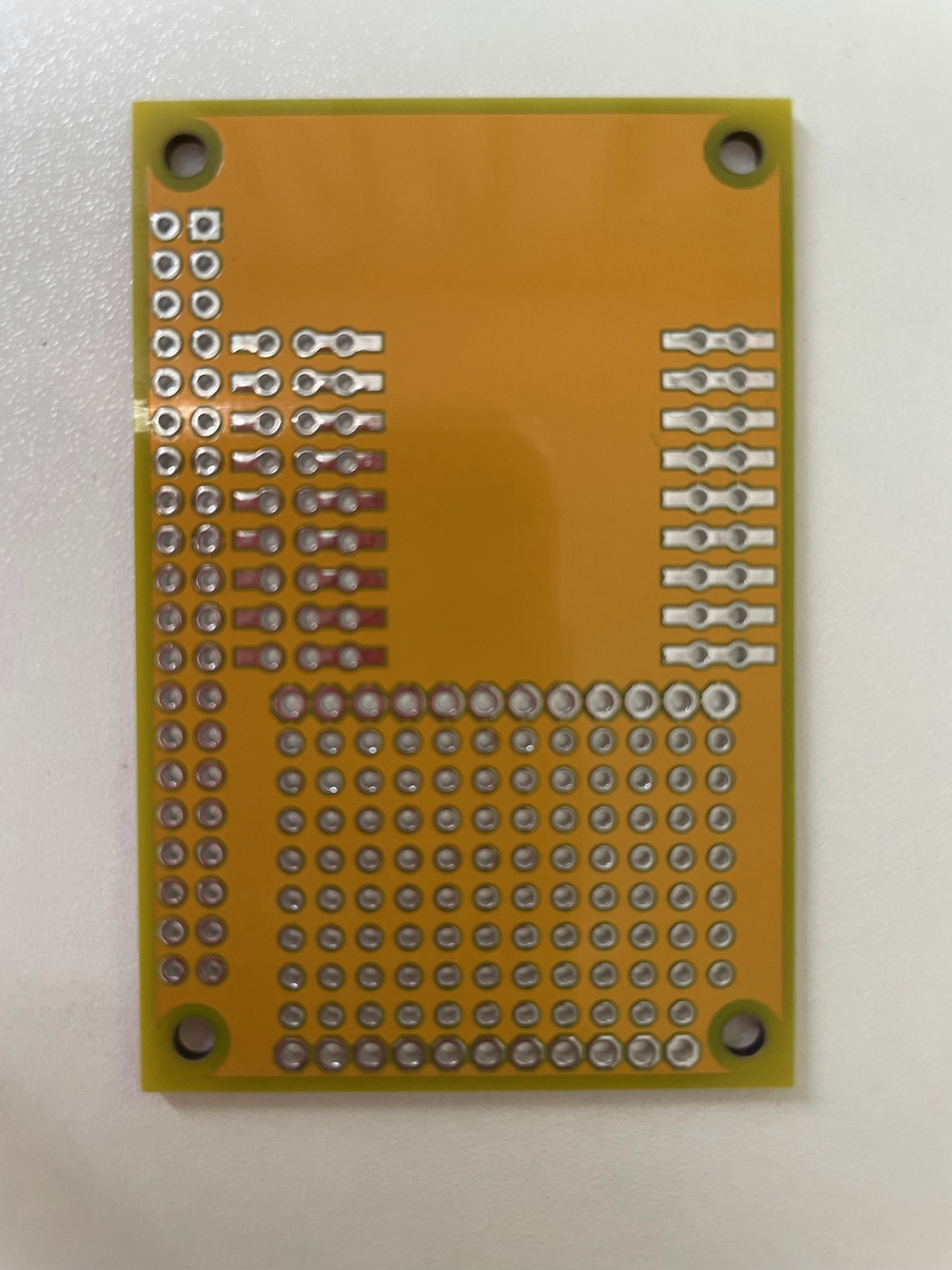

外観

部品面
半田面

回路図

実装例

半田面にピンソケットを実装
