概要
- Wio Terminal向けWIZ550io変換基板を使った、Ethernet HATキットです。
- このEthernet HATを使用することで、有線LAN接続による安定的な通信を期待できます。
- 底面にはピンソケット（40pin）が露出しているので、別のHATを接続することもできます。
- Ethernet3（Arduino向けOSSライブラリ）を利用して、容易に組み込むことができます。
- 下の写真は、完成状態の本キットとWio Terminalを接続した状態です。
注意点
- WIZ500ioとWio Terminal本体はキットに含まれませんので、別途ご用意ください。
- なお、WIZ550ioについては改造を伴いますので、その点ご留意ください。
完成イメージ
外観
ピンソケット側（下面）

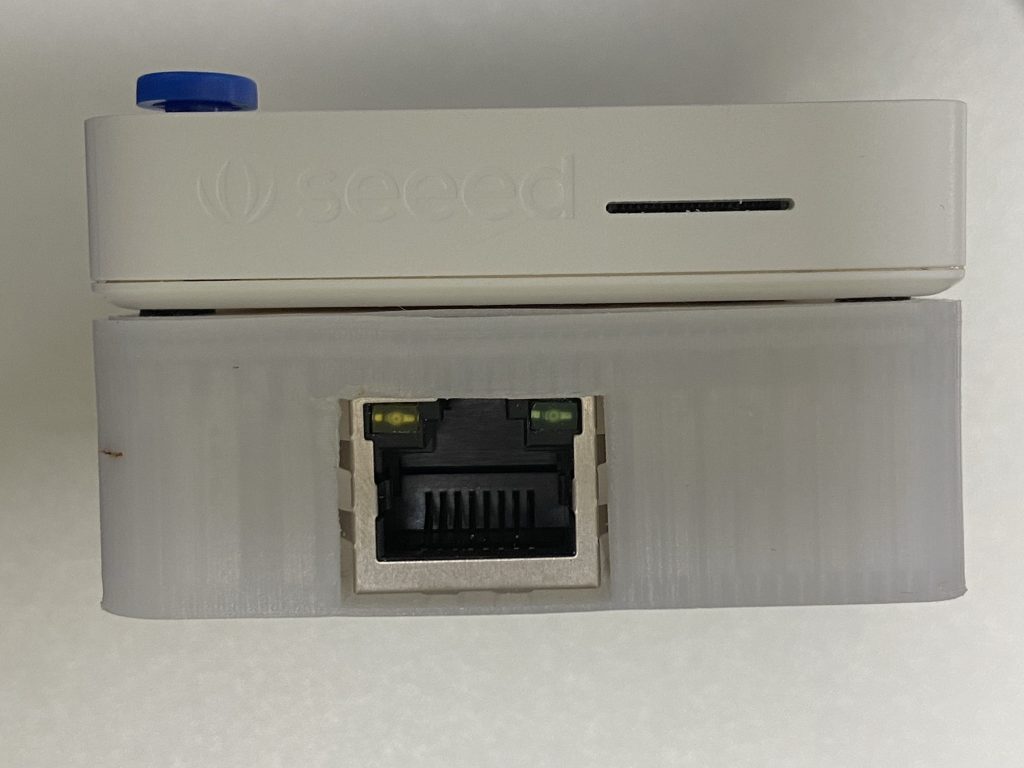

RJ45コネクタ面
部品表
| 品名 | 型番 | メーカ | 数量 | 備考 |
|---|
| WIZ550io変換基板 | | 自作 | 1 | |
| ラズパイ用連結ソケット | MFH2X20SG-2 | Useconn | 1 | ソケット高さ13.5mm |
| ケース | | 自作 | 1 | 72mm×57mm×19mm |
| タッピンネジ（M2×5mm） | U-0205-A | ウィルコ | 4 | |
本HATが消費するGPIO
- #は、Wio Terminalのコネクタpin番号を表します。
- 信号名の末尾にある「ｎ」は負論理を表します。
| # | Wio Terminal | WIZ550io |
|---|
| 19 | SPI0_MOSI(BCM10) | MOSI |
| 21 | SPI0_MISO(BCM9) | MISO |
| 23 | SPI0_SCLK(BCM11) | SCLK |
| 24 | SPI0_CE0(BCM8) | SCSn |
| 18 | BCM24 | RSTn |
| 22 | BCM25 | INTn |
部品実装について
- WIZ550ioの各ピンと変換基板のパッドを半田付けします。（ハンダメッキ線を使うと配線しやすいです。）
- 40ピン連結ソケットを半田付けします。
- この40ピンヘッダを実装した段階で動作確認することをお勧めします。（ここからなら、WIZ550ioを元に戻すことが容易です。）
- WIZ550ioの各ピンを短くカットします。（こうなると、WIZ550ioを元に戻すのは難しくなります。）
- ケースにねじ止めします。
- フタをして完成です。
回路図、および３Ｄモデル
