Wi-SUNゲートウェイ キット

販売ページ

概要

  • ラズパイ用Wi-SUNインタフェースボードWi-SUN−Ethernetコンバータをセットにしたキットです。
  • コネクタとスイッチを半田付けすれば、Wi-SUNゲートウェイ(ECHONET LiteパケットをWi-SUNとEthernet間で相互変換します)を作成できます。
    • Raspberry PiとWi-SUNモジュールは別途ご用意ください。
    • RaspbianOSおよびアプリケーションをインストール済みのMicroSDカード(16GB)を同梱しています。

システム構成イメージ

  • 本機を使用することで、複数のECHONET Lite機器でスマートメーター情報を収集することができます。他のECHONET Lite機器からは本機がスマートメーターに見えることになります。

特徴

  • 本機の具体的な動作については、Wi-SUN−Ethernetコンバータをご参照ください。
  • 動作確認済み
    • Raspberry Pi2、3、4
    • BP35C0-T01、BP35C0-J11-T01

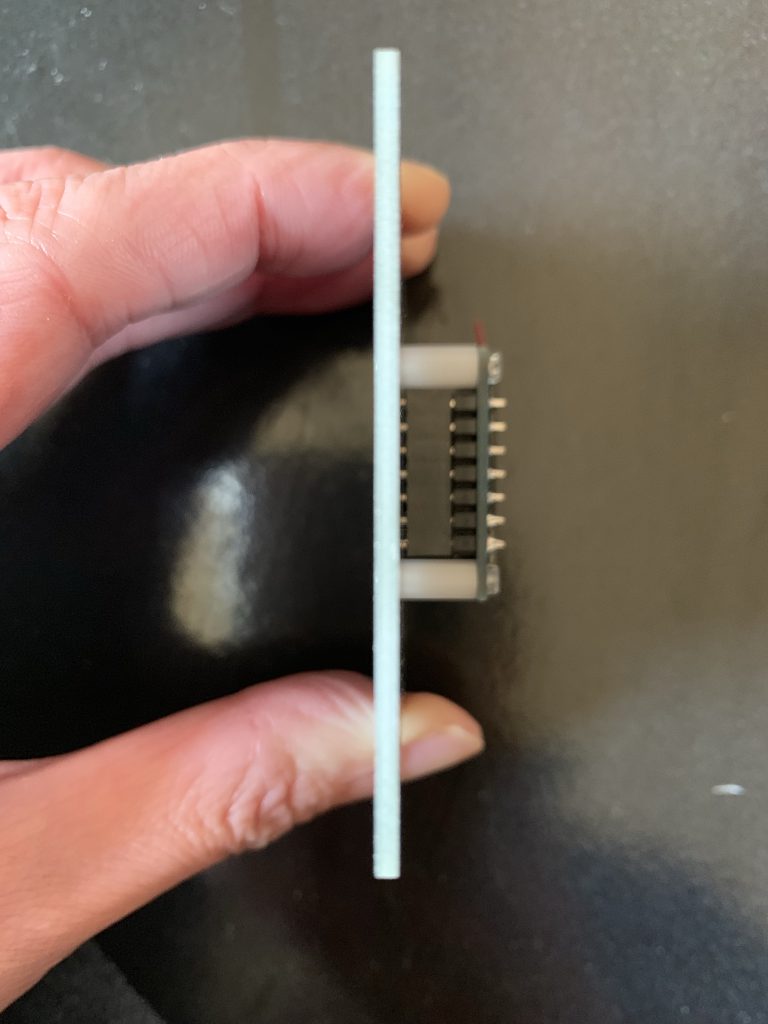

  • Wi-SUNモジュール、0.95インチ有機ELディスプレイ(以下、OLED)を接続するためのピンソケットは、基板の表側・裏側のどちらにも実装可能です。
ピンソケットを表側に実装
ピンソケットを裏側に実装

実装例

Wi-SUN接続済みで稼働中

部品表

項番部品番号品名型番メーカ数量備考
1基板RpiWi-001自作1
2J140ピンピンソケット
FH-2x20SGUseconn1
3U2有機ELディスプレイQT095BShenzen Taida1
4SW1,2,3,4押しボタンスイッチSKHHLPA010アルプス4
5U31ゲート3ステートバッファLVC1G1261実装済み
6U11×9ピンソケットFSM-41052-09ヒロスギ1
7U12×9ピンソケットFSM-42052-09ヒロスギ1
8U21×7ピンソケットFSM-41052-07ヒロスギ1
9R1SMT抵抗(100)FAITHFUL11608サイズ
実装済み
10R2,3SMT抵抗(100K)FAITHFUL21608サイズ
実装済み
11C1SMTコンデンサGRM188F11H104ZA0111608サイズ
実装済み
12U2M2樹脂ネジPC-0205ヒロスギ8OLED固定用
13U2M2樹脂スペーサAS-2008ヒロスギ4OLED固定用
14U1ラバーダックアンテナNWX-282XSAXX-781Joymax1
15MicroSDカード16GBOS、アプリケーション書き込み済み
