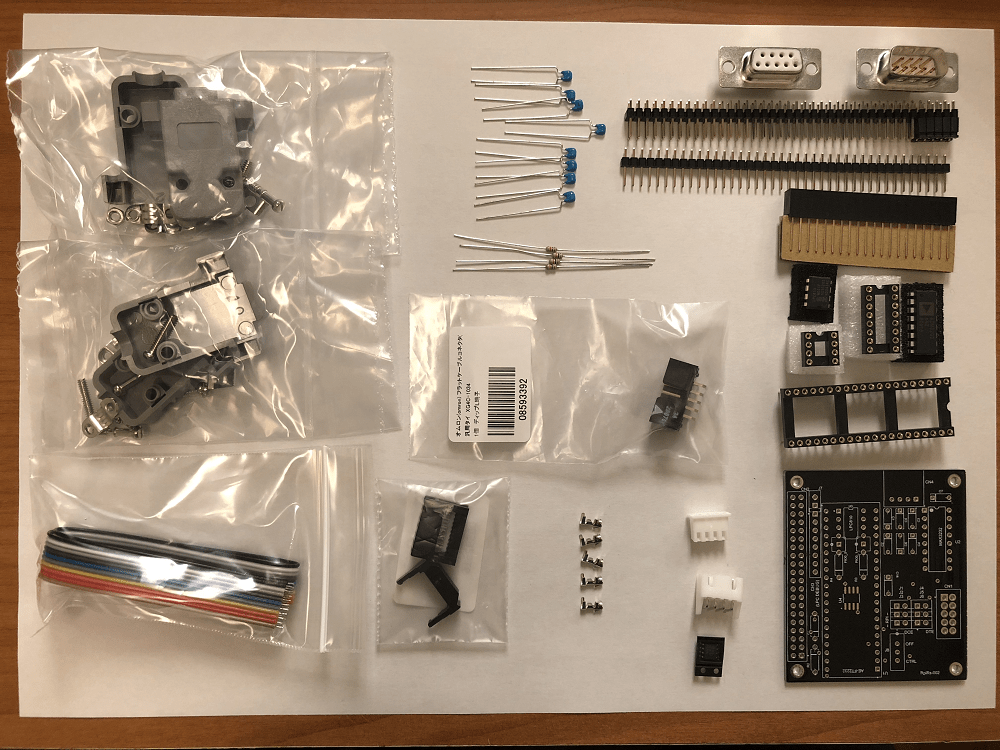

RpiRs-002のキット構成

販売ページ

概要

  • 回路図は、Upverterで公開しています。
  • RpiRs-001のキット構成 の機能追加版です。合わせてご確認ください。
  • RpiRs-001との変更点。
    • I2Cバス安定化のため、I2Cバスリピーター(PCA9515AD)を実装しています。
    • I2Cデバイスを外部接続できます。

部品実装について

  • UARTレベル変換
    • RpiRs-001と同じです。
  •  ラインモニタ構成
    • RpiRs-001と同じです。
  • LPCマイコンとI2C接続
    • RpiRs-001と同じです。
  •  共通
    • J1~J6は、2x40pinのピンヘッダをカットして、2x3pinを2個作ってください。
    • J8は、1x40pinのピンヘッダをカットして、1x3pinを1個作ってください。

ジャンパ設定

  • J1~J7については、RpiRs-001と同じです。
  • J8は、I2Cバスリピーターのenable制御信号になります。
    • オープン:常時、enable(PCA9515AD内のプルアップにより、highレベル)
    • OFF側にショート:常時、disable
    • CTRL側にショート:ラズパイのGPIO4端子で制御(highレベルでenable)

コネクタピン番表

CN1(RS-232Cポート)
1 2 RxD
3 TxD 4
5 GND 6
7 8
9 10



CN4(I2Cバス)
1 +3.3V
2 SDA
3 SCL
4 GND
