ラズパイPico用Ethernet対応キット

概要

  • Raspberry Pi Pico(以下、ラズパイPico)とWIZnetイーサネットHAT(以下、LAN HAT)を一体化するキットです。
  • ラズパイPicoとLAN HATはキットに含まれませんので、別途ご用意ください。

部品表

項番品名個数備考
1ケース1
2上蓋1
3BOOTボタン1
4連結用ピンヘッダ4ラズパイPico、LAN HATのそれぞれ2個ずつ使用
5タッピンネジ4

完成イメージ

上面(連結用ピンヘッダが露出しており、他のHATを接続することができます)
底面(BOOTボタンを押すことができます。また、連結用ピンソケットが露出しているので、他のHATを接続することができます)

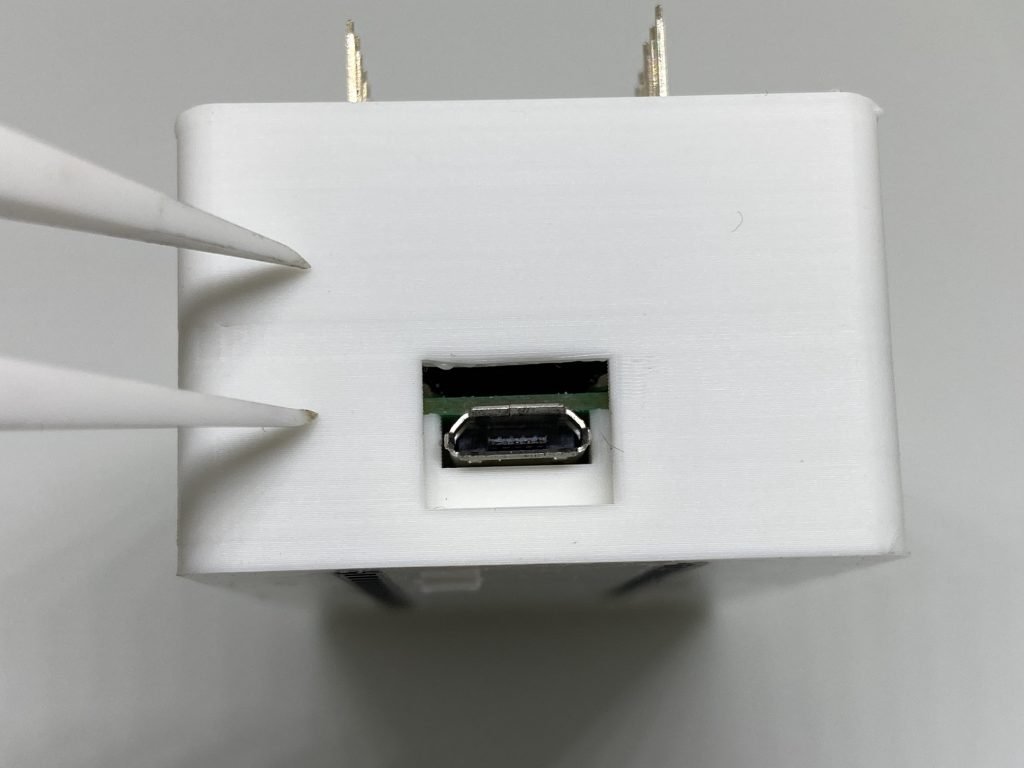

Micro USBコネクタ面
RJ45コネクタ面

組み立て手順

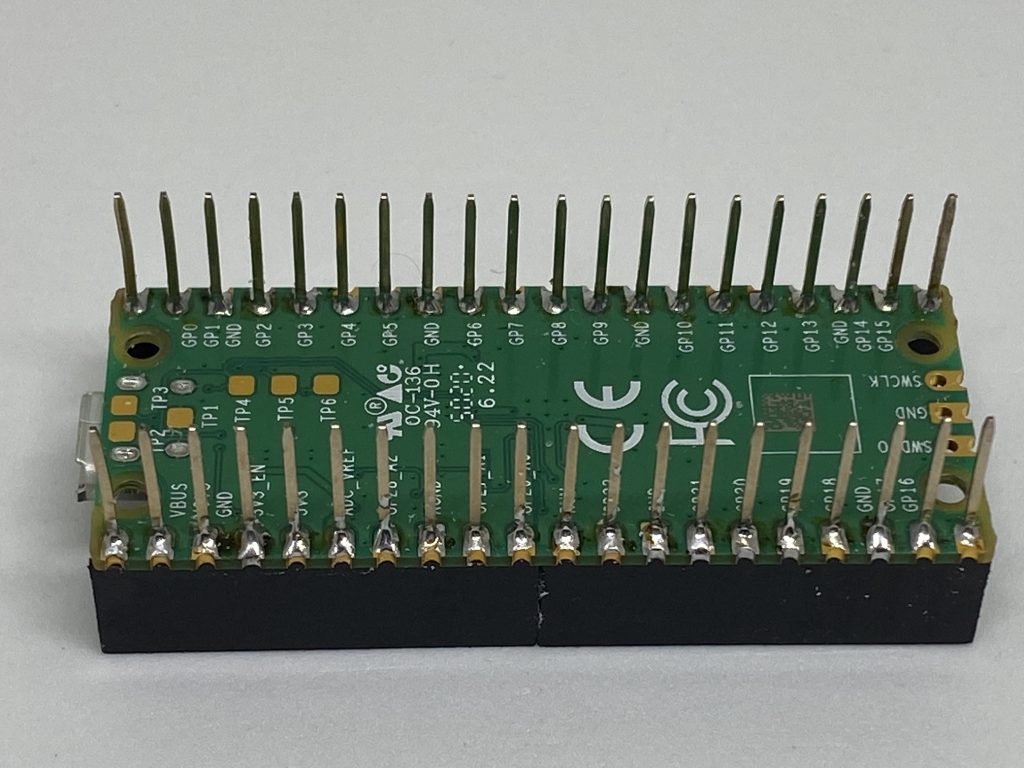

1. ラズパイPicoに連結用ピンヘッダをハンダ付けする。(向きに注意)

2. LAN HATに連結用ピンヘッダをハンダ付けする。(向きに注意)

3. ケースにBOOTボタンを差し込む。

4. ケースにラズパイPicoを取り付け、ネジ止めする。

5. LAN HATを取り付ける。(LANコネクタの金属部分とラズパイPicoの端子が接触しないよう注意)

6. 上蓋を取り付けて完成です。

アプリケーション例(天気予報チェッカ

1.3インチ 液晶モジュール 240×240との組み合わせ
液晶モジュールに合わせたカバーを取り付け

注意点

  • ラズパイPicoのDEBUG端子とLAN HATのRJ45コネクタが隣接しているので、絶縁シートを挟むなどのショート対策を施してください。(上記の組み立て手順では、ガムテープを使用しました。)

3Dモデル

  • GitHubで公開しています。
