M5STACK用ユニバーサル基板キット2

販売ページ(現在は販売停止となっております)

概要

  • M5Stackに使用できるユニバーサル基板です。
  • M5Stack用ユニバーサル基板キットをベースに構成部品を見直し、よりシンプルにしました。
  • 20pin(10×2列)のアングル・ピンヘッダを実装するための穴を設けているので、信号の引き出しが容易です。

実装例

オスコネクタ側
メスコネクタ側
ライトアングル・ピンヘッダを載せた状態
ボトムモジュールから給電して動作している状態(メクラ板を貼っています)

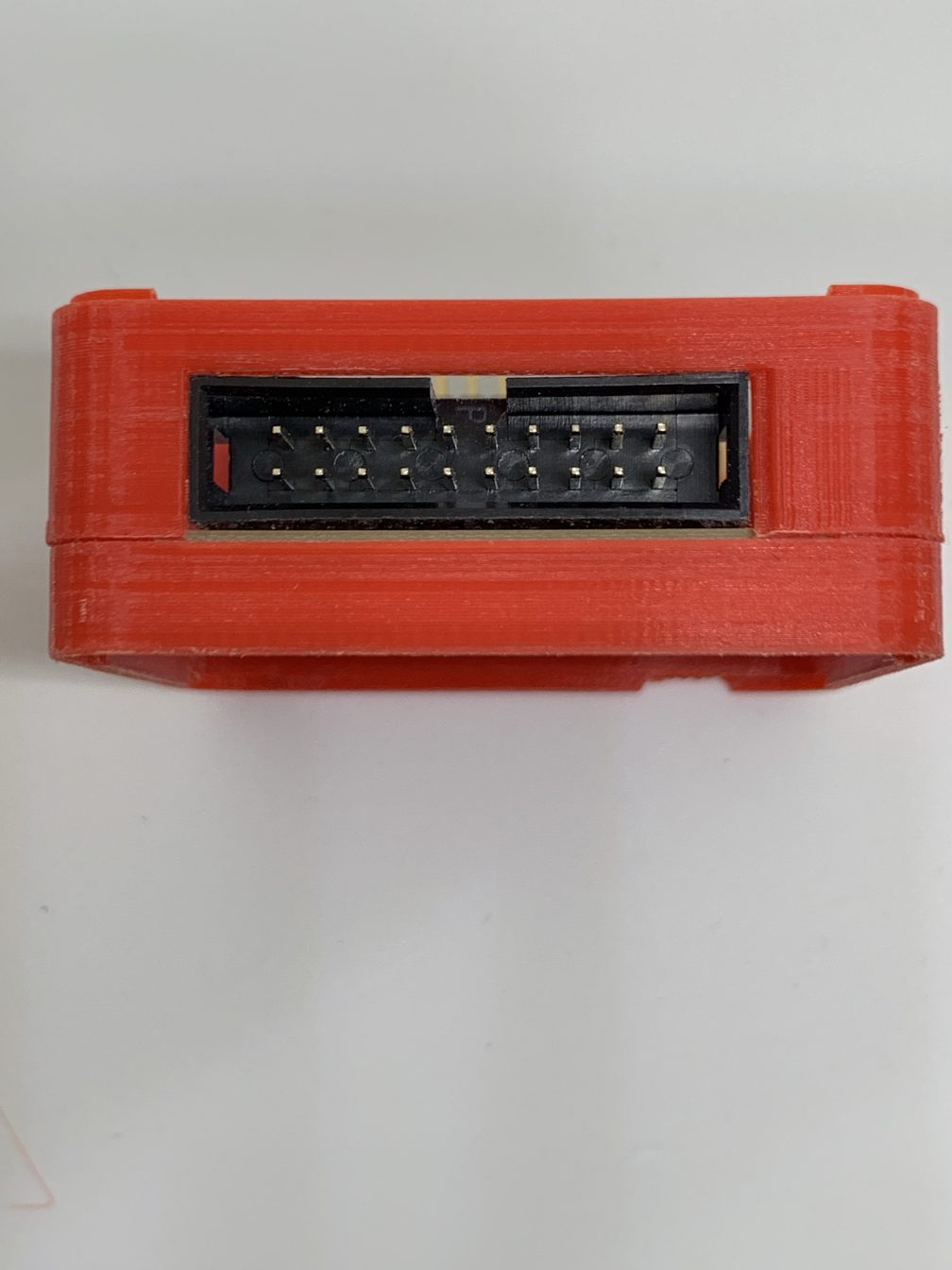

ライトアングル・ピンヘッダを載せた面を横から見たところ

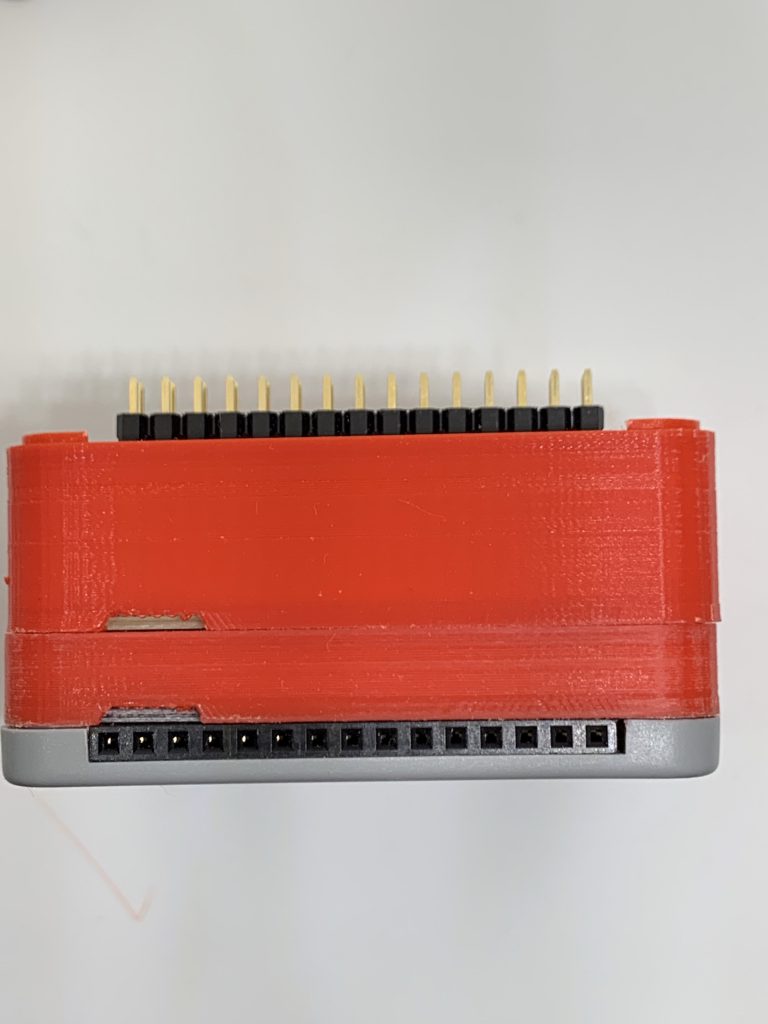

MBUSコネクタのある面を横から見た図
2つのフレームをM5Stackにスタックした状態
フレームを外した状態(信号名のシルク表示がある方がメス)

部品表

部品番号品名型番メーカ数量備考
M5Stack用ユニバーサル基板自作1
13mmフレーム自作12020年8月に14mmから13mmに変更
6.5mmフレーム自作1
メクラ板自作1信号引き出し用穴を塞ぐため
J115.8mmピンヘッダPSM-421583-15ヒロスギ1
J1M5Stack用ソケットM5Stack1
タッピンネジ(M2×5mm)ウィルコ4

注意点

  • 付属のフレームやメクラ板は3Dプリンタで出力したもので、積層痕や歪み等があります。(フィラメントの素材や色が変わることもあります)
    • 3DモデルのSTLファイルは、GitHubで公開しています。
  • 15.8mmピンヘッダは、M5Stack純正のピンヘッダと異なり、位置決め用のピンがありません。各ピンがパッドの中央に来るように、位置を確認してから半田付けしてください。
ピンヘッダ実装箇所の拡大図

仕様変更

  • ピンヘッダの勘合がより深くなるように、14mmフレームを13mmフレームとしました。
旧仕様(14mmフレーム)
新仕様(13mmフレーム)
